物流仓储车辆图书档案等应用场景中超高频RFID天线怎么选?

2018-11-09 16:23:47

超高频RFID天线选型关键点

说到超高频rfid天线,我们经常会在项目应用中不知道该怎么去选择天线,选择天线最关键点在于:极化方向,天线增益,波束角度,工作频段,机械尺寸,应用环境等。

极化方向分别有:圆极化,线极化,双线极化。

1, 圆极化天线使用场合最为广泛,对标签摆放没有要求,360度旋转都可以正常识别。

2, 线极化天线就必须保证标签和天线在同一水平才能识别,标签旋转90度后就无法读取,但是同等尺寸的天线,线极化的效率比圆极化高30%左右,原因是线极化天线能量都集中在一个方向。

3, 双极化天线是由2个线极化天线组成,天线有2个端口分别为水平极化和垂直极化,双极化天线具备了线极化的高效率和接近圆极化的使用效果,唯一的缺点就是必须占用读写器2个端口。

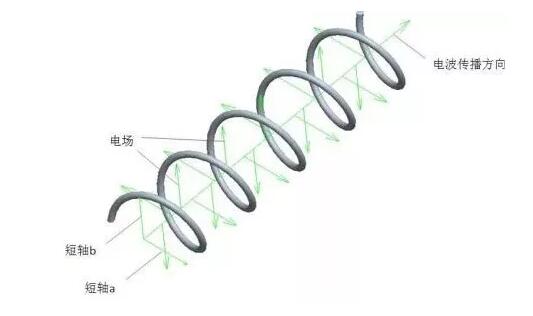

圆极化辐射电磁波

圆极化辐射电磁波

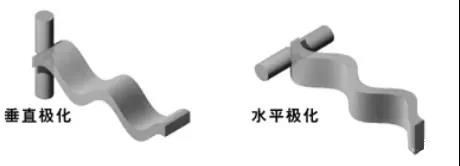

线极化辐射电磁波


线极化辐射电磁波

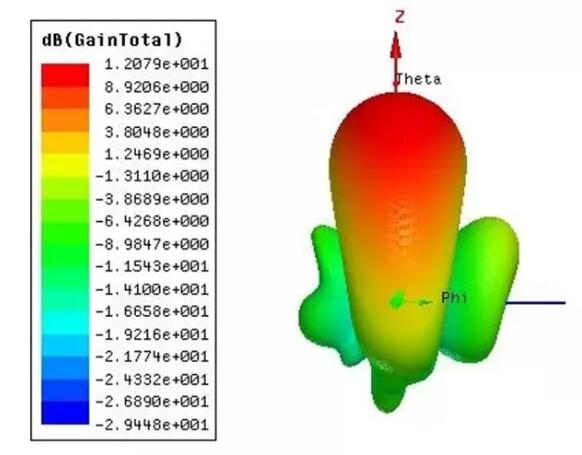

天线增益代表的就是天线的效率,值越大相对应的识别距离就越有,相同天线体积随着天线的增益增高而增大。

天线增益代表的就是天线的效率,值越大相对应的识别距离就越有,相同天线体积随着天线的增益增高而增大。

波束角度代表的就是天线辐射宽度,辐射角度又分宽波束和窄波束,天线尺寸越小辐射角度就越大。

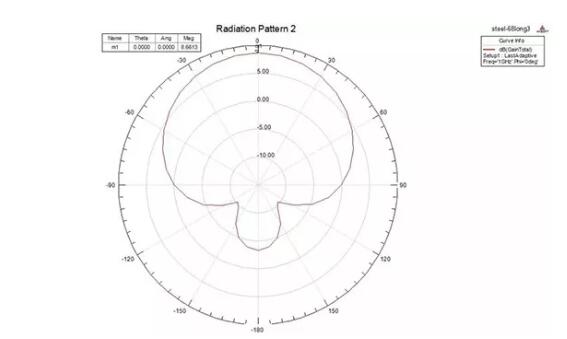

宽波束

宽波束

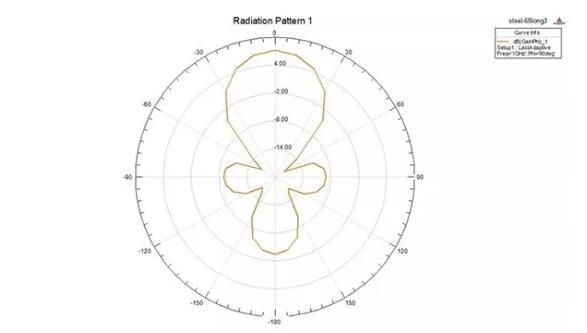

窄波束
窄波束


项目应用中如何正确选择RFID天线

通常接触到的项目管理应用有仓储管理,物流管理,产线管理,图书管理,档案管理,车辆管理,服装零售管理,固定资产管理等,往往在接触项目的过程中不知道该怎么正确的选择天线,通常的思维就是用莱尔德的天线,觉得进口品牌肯定可靠,从而没有想到过是否适合项目使用环境,在项目中串读,误读,识别率低是最常见的问题,也是用户最头疼的问题,这些问题其实都可以用天线的(场)来解决。

博纬智能超高频rfid天线
博纬智能超高频rfid天线

1、仓储物流

在仓储物流图书管理中都会使用到门禁系统,需要实现的功能就是进出盘点,防盗,区域定位等,在项目中最常见的问题就是误读,门禁安装都是在门口,而仓库里面货架离门口大概就在一米的距离,通常天线都会读取到货架上面的标签,在类似项目种,选择的天线必须是圆极化窄波束天线,因为标签方向是凌乱的,所以天线极化非常重要,再就是窄波束天线,因为门口的管理是左右两边的辐射尽可能的窄,这样就可以保证不误读到仓库里面的标签,普通天线在同等功率的情况下,3米外度能读取到标签,而窄波天线就可以控制到1米内的外围读取,窄波天线另外的优点就是水平波束窄,垂直波束宽,这样货物堆积很高也可以正常识别,很好的解决的误读,串读等问题。

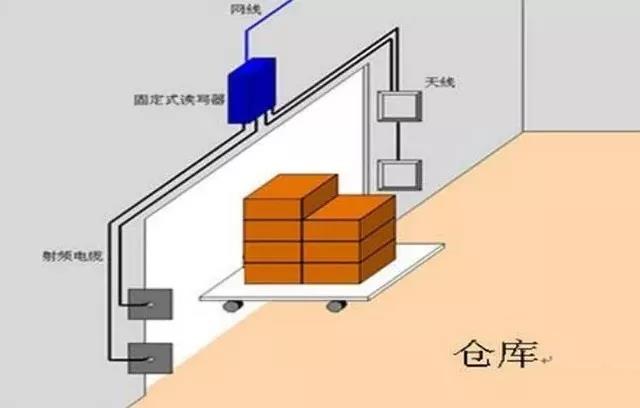

rfid物流仓储

2、车辆产线管理

在车辆产线管理中经常会遇到相邻标签串读的情况,类似项目中标签安装方向基本是一致的,所以可以选择线极化天线,线极化天线E面或者H面的波束角度可以做到30度,所以辐射很窄,很好地解决相邻标签串读的问题。

rfid车辆管理

3、档案文件管理

在档案文件管理中,通常是需要识别一个柜子里面有多少份档案,或者要精确到每一层有多少份,档案袋的厚度基本是不一致的,有一些档案纸张少的情况下就非常薄,可能厚度只有1-2MM,这样的情况下第一我们要选择堆积性能好的标签,普通标签两个标签临近的时候性能会变的很差,是由于标签天线之间产生的耦合,使标签频段发生了巨大的变化。

第二我们就是要选择场分布很均匀的天线,往往很多用户认为档案和读写器天线很近应该要用近场天线来识别,其实并非如此,应该选择远场天线当做近场来使用,因为很多档案管理项目中天线安装在柜子的里面或者是下面,要求识别的距离在15-30CM左右,普通近场天线在读写器最大的功率下识别可能最远也就30CM,还是需要保证标签性能很好的情况下,这样一来使用中已经没有了余量,没有足够的能量去补充标签在对堆积中损耗的能量。

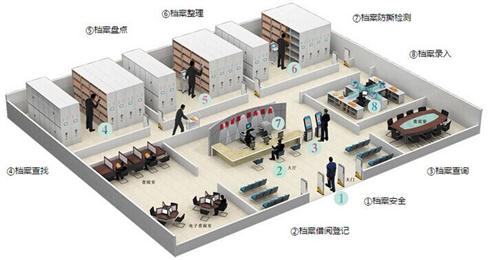

rfid档案管理




RFID天线选型能解决哪些问题

往往在项目应用中会遇到各种各样的问题,很容易让大家产生误判,从而不知道问题点出在哪里!

天线能解决:波束宽度 场的分布 增益大小 极化特性等。

读写器解决:多标签能力 接收灵敏度 读取距离 输出功率等。


来源:http://www.brrfid.com/show-62.html 博纬智能-超高频rfid硬件方案商,转载请注明出处。
